[:es]Objetivo: Medir velocidad rpm de un motor DC con encoder y arduino V2.

Material:

LCD Shield
Arduino Uno
Motor DC con Encoder

Desarrrollo:

Un econder es un dispositivo optoelectronico que nos da a la salida pulsos. La frecuencia de los pulsos depende de la velocidad del motor.

La velocidad rmp usando un encoder la calculamos usando la formula

rpm = ( pulsos en 1 seg ) * 60 / resolucion

La resolución depende de cada encoder ( es el numero de ranuras del disco ) y nos un numero de pulsos por revolución.

En este caso solo usaremos un encoder A.

Resultado de imagen para pololu dual dc gear encoder

Color	Function
Red	motor power (connects to one motor terminal)
Black	motor power (connects to the other motor terminal)
Green	encoder GND
Blue	encoder Vcc (3.5 – 20 V)
Yellow	encoder A output
White	encoder B output

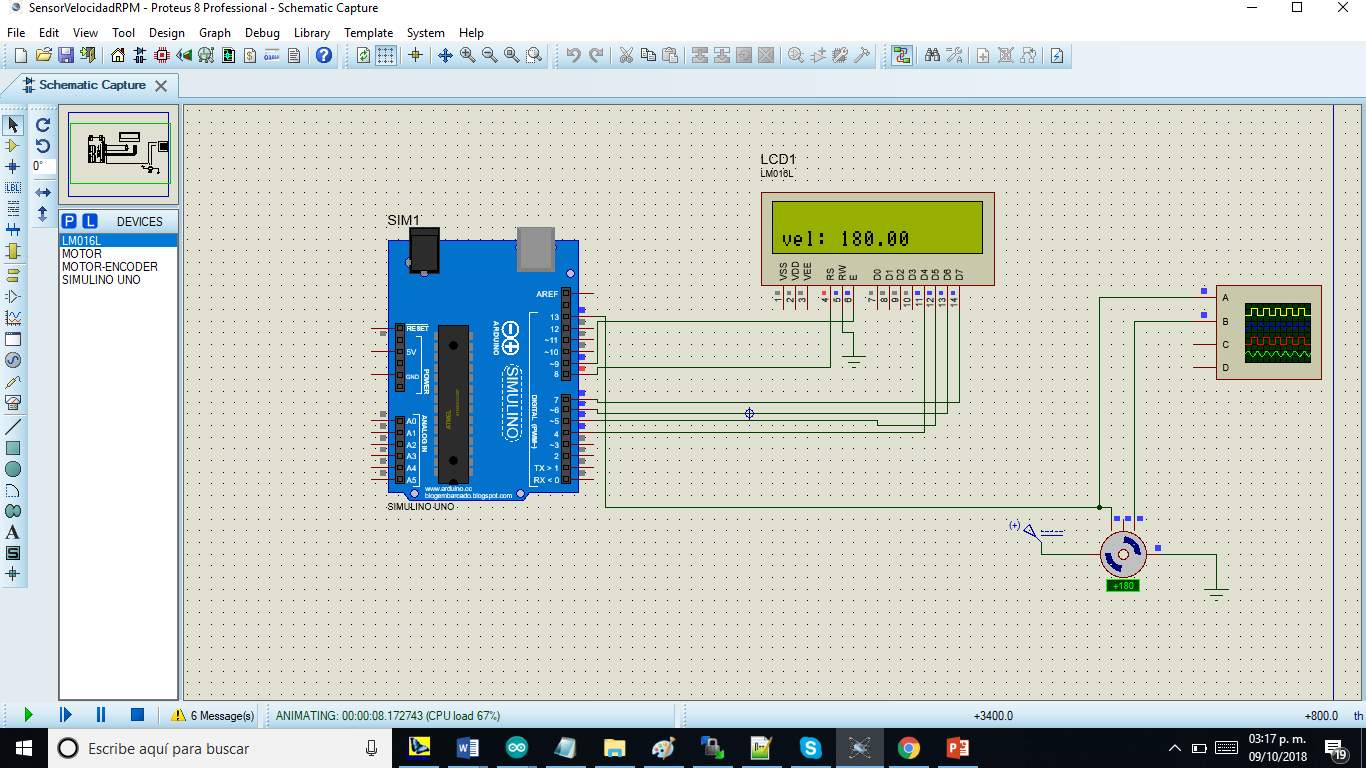

Diagrama de Proteus:

Código en Arduino

// desarrollado pora microcontroladores.com.mx  y proyectosarduino.xyz

// soporte    ventas@microcontroladores.com.mx



#include <LiquidCrystal.h>


const int senrpm = 13;                         // El interruptor a utilizar sera el 0 es decir el pin digital 2

int pulsos=0;                                 // variable para contar los pulsos en 1 segundo
int resolucion = 300;                          // pulsos por revolución del encoder
int tiempo;
double rpm;

LiquidCrystal lcd(8, 9, 4, 5, 6, 7);


void setup() {
  // put your setup code here, to run once:

  lcd.begin(16, 2);

   pinMode(senrpm, INPUT);         //declaramos el boton como entrada


}

void loop() {
  // put your main code here, to run repeatedly:

   velocidadrpm();

}





void velocidadrpm(){


//    Serial.println(tiempo);

int pulsos=0;
boolean bandera=LOW;
unsigned long currentTime=0;
unsigned long startTime=millis();

     while(currentTime<=1000)
       {
         if(digitalRead(senrpm)==HIGH)
         {
          bandera=HIGH;
         }
         if(digitalRead(senrpm)==LOW && bandera==HIGH)
         {
           pulsos++;
           bandera=LOW;

          }

         currentTime=millis()-startTime;
       }

    rpm=((double)pulsos/resolucion)*60;



   /// Serial.println(rpm);

   lcd.setCursor(0,1);
   lcd.write("vel:");
   lcd.setCursor(5,1);
   lcd.print(rpm);
}

Puedes ver también en

https://github.com/tecsolucion/SensoresYactuadores/tree/master/velocidad_RPM_version2

[:]
